在高德地图实现自动巡航

介绍

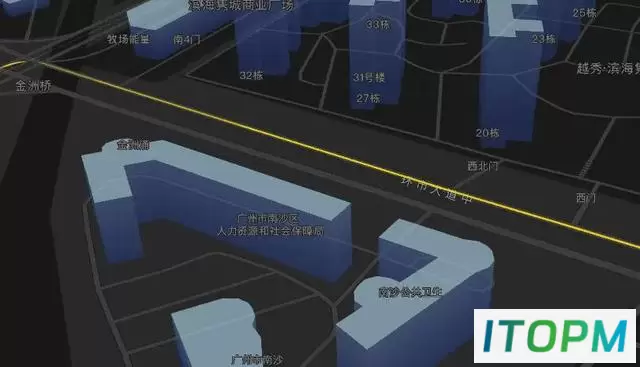

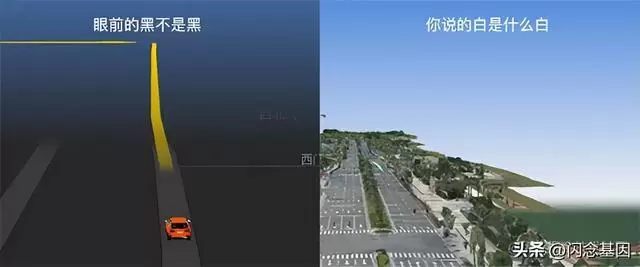

最近我接到了一个场景需求，需要在高德地图上实现仿照自动驾驶导航界面的自动巡航效果，相对于场景BIM建模，这是一个较低成本的解决方案。

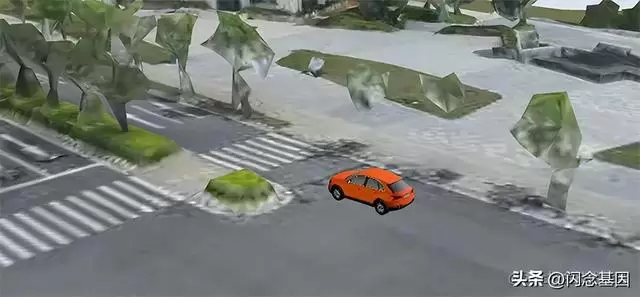

需求很简单，只要在3DTiles图层上展示主体车辆（后文简称为NPC）沿着既定的路径平滑移动就可以了，这里不用考虑NPC与场景碰撞问题，因此可以直接把NPC和场景拆分为两个独立图层。关于在高德地图实现3DTiles的思路之前的文章已经分享过了，这里着重介绍一下NPC移动要如何实现。

需求分析

首先，我们需要获取数据并生成移动路径，然后绘制巡航轨迹。为了实现巡航效果，我们需要加载并放置模型，并在每一帧重新设置模型的位置和正面朝向。同时，随着模型移动，我们需要更新镜头的位置和朝向。于是提取出如下的实现步骤：

1.获取数据，生成移动路径，并绘制巡航轨迹；

2.加载、放置、调整模型；

3.移动模型，在每一帧重新设置模型的位置、正面朝向；

4.随着模型移动，更新镜头的位置、以及镜头看向的位置；

5.最后让NPC图层和3DTiles图层尽量融合

技术点分析

主体沿轨迹移动

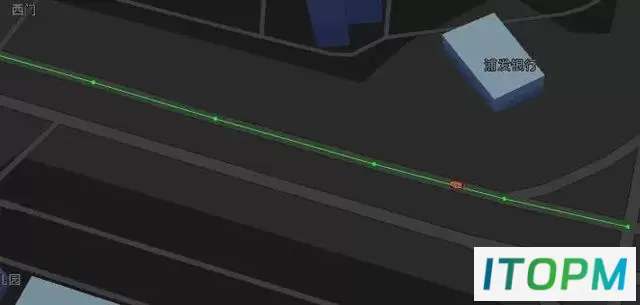

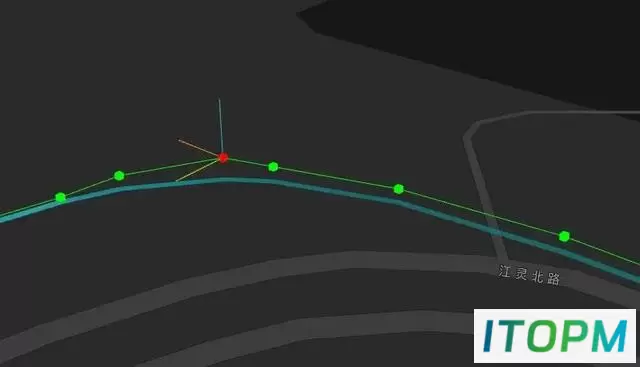

threejs实现沿着轨迹移动有两种做法，方法一是预先计算好整条路线里，每个的关键节点之间的中间插值点（如图中绿点所示），得到一系列的坐标之后，只需要在每一帧将主体移动到插值点的位置就可以了，这个方法需要插值点足够密集，否则最终效果会不够平滑，车子会像电子跃迁一样跳着走。

另一个方法就是动态计算，我们每次只考虑两个关键点之间的时间与位置关系，即输入起点A、终点B、移动的总时间、移动的速度曲线（匀速、加速、缓动缓停等等），然后就可以根据当前时刻在总时长的进度获得NPC应该在的位置。

镜头跟随

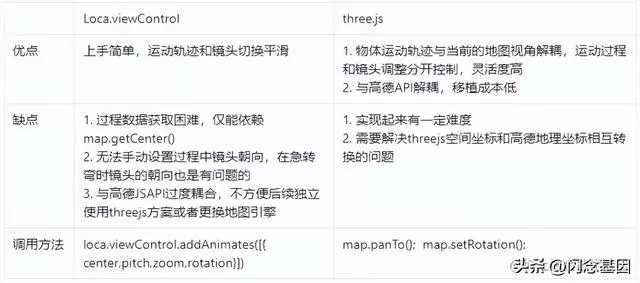

为了实现物体的运动和镜头跟随，我尝试了高德数据可视化API提供的ViewControl镜头动画，以及基于threejs的移动方案，最终选择了threejs和高德API结合的方案，以下是技术方案的对比：

两条路线的焊接

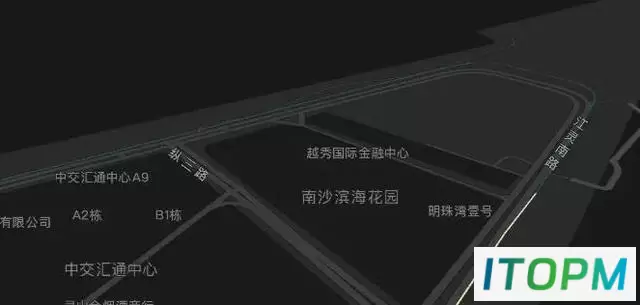

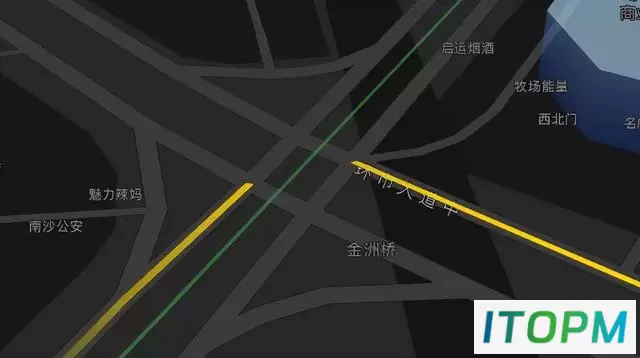

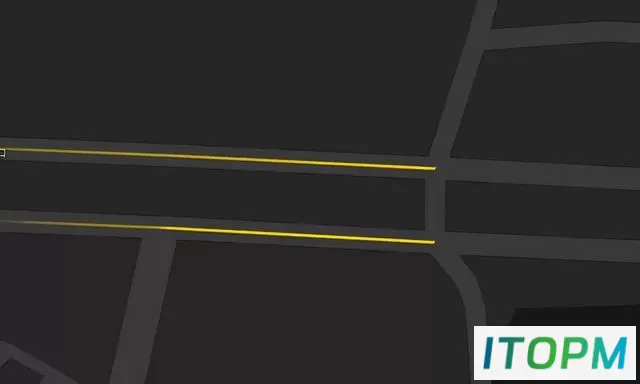

本文演示页面的路径数据使用高德，拖拽导航插件AMap.DragRoute。通过鼠标拖拽已有导航路径上的任一点，可以实现导航起点、途经点、终点的调整，系统根据调整后的起点、途经点、终点信息，实时查询拖拽后的导航路径。然而发现返回的路径数据里，并不包括两段路线之间的连线，这种情况通查出现在红绿灯、十字路口处，需要自己处理。为避免干扰文章主题，这里只要知道有这个情况就行，路线焊接的具体编码以后再讲。

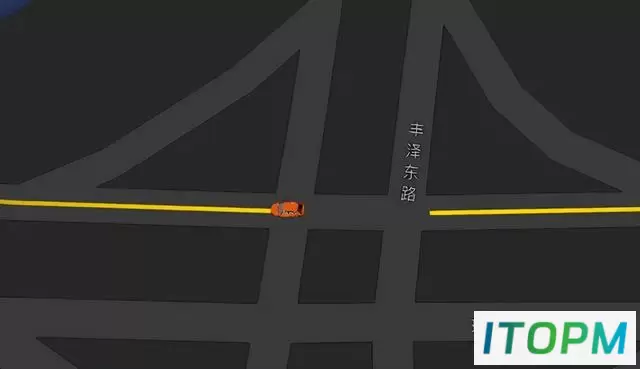

直接用线段连接LineA的终点和LineB的起点，会导致物体移动朝向异常，镜头转动也比较突兀，因此当两个端点距离大于某个阈值时，需要提供一个方法可以自动“焊接”两条线段。平滑焊接路线的目的是为了让物体移动更加平滑，我们可以选择预先处理，或者实时处理，视情况而定。这里会遇到几种情况，我们分别处理：

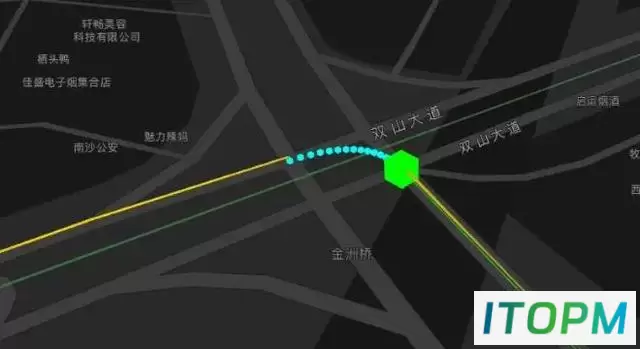

LineA和LineB延长线必定相交，需要生成一条平滑的贝塞尔曲线连接这两个端点；

LineA和LineB处于同一条直线，只需要将两个端点连接起来即可；

LineA和LineB平行，则需要生成半个圆角矩形的边线将端点连接起来。

路径坐标数据支持海拔

路径数据为什么要支持海拔高度？因为3D切片模型接近现实中的场景，并不是一个理想平面，而是有一定的坡度的，如果全程维持海报为0的路线行走，会发现车子有时候会突然遁地。另一方面，使移动路径支持海报高度也便于扩展，目前是开车，后面如果有需求改成开船、开飞机也能应对自如。

代码实现

1.获取数据，生成移动路径，并绘制巡航轨迹；

jsx复制代码//最终路径数据const PATH_DATA = {features: []} var path = [];path.push([113.532592,22.788502]); //起点path.push([113.532592,22.788502]); //经过path.push([113.532553, 22.788321]); //终点map.plugin("AMap.DragRoute", function() {		//构造拖拽导航类    route = new AMap.DragRoute(map, path, AMap.DrivingPolicy.LEAST_FEE); 		//查询导航路径并开启拖拽导航    route.search();     route.on('complete',function({type,target, data}){      // 获得路径数据后，处理成GeoJSON      const res =  data.routes[0].steps.map(v=>{            var arr = v.path.map(o=>{                return [o.lng, o.lat]            })            return  {               "type": "Feature",               "geometry": {                    "type": "MultiLineString",                    "coordinates": [arr]                 },                 "properties": {                    "instruction": v.instruction,                    "distance": v.distance,                    "duration": v.duration,                    "road": v.road                  }             }        })        PATH_DATA.features = res    })});// 使用数据绘制流光的轨迹线// 这个图层的作用是便于调试运动轨迹是否吻合const layer = new FlowlineLayer({  map: getMap(),  zooms: [4, 22],  data: PATH_DATA,  speed: 0.4,  lineWidth: 2,  altitude: 0.5})

2.将GeoJSON数据合并成一整条路线数据，并预处理好数据

jsx复制代码// 合并后的路径数据（空间坐标）var _PATH_COORDS = []// 合并后的路径数据（地理坐标）var _PATH_LNG_LAT = []//处理转换图层基础数据的地理坐标为空间坐标,保留z轴数据initData (geoJSON) {    const { features } = geoJSON    this._data = JSON.parse(JSON.stringify(features))    this._data.forEach((feature, index) => {      const { geometry } = feature      const { type, coordinates } = geometry      if (type === 'MultiLineString') {        feature.geometry.coordinates = coordinates.map(sub => {          return this.handleOnePath(sub)        })      }      if (type === 'LineString') {        feature.geometry.coordinates = this.handleOnePath(coordinates)      }    })}/**   * 处理单条路径数据   * @param {Array} path 地理坐标数据，支持海拔 [[x,y,z]...]   * @returns {Array} 空间坐标数据，支持海拔 [[x',y',z']...]   */  handleOnePath (path) {    const { _PATH_LNG_LAT, _PATH_COORDS, _NPC_ALTITUDE } = this    const len = _PATH_COORDS.length    const arr = path.map(v => {      return [v[0], v[1], v[2] || this._NPC_ALTITUDE]    })    // 如果与前线段有重复点，则去除重复坐标点    if (len > 0) {      const { x, y, z } = _PATH_LNG_LAT[len - 1]      if (JSON.stringify([x, y, z]) === JSON.stringify(arr[0])) {        arr.shift()      }    }    // 合并地理坐标    _PATH_LNG_LAT.push(...arr.map(v => new THREE.Vector3().fromArray(v)))    // 转换空间坐标    // customCoords.lngLatsToCoords会丢失z轴数据，需要重新赋值    const xyArr = this.customCoords.lngLatsToCoords(arr).map((v, i) => {      return [v[0], v[1], arr[i][2] || _NPC_ALTITUDE]    })    // 合并空间坐标    _PATH_COORDS.push(...xyArr.map(v => new THREE.Vector3().fromArray(v)))    // 返回空间坐标    return arr  }

3.加载、放置、调整模型；

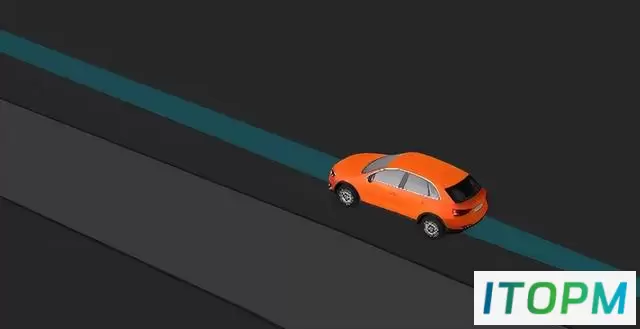

jsx复制代码// 加载主体NPCfunction getModel (scene) {  return new Promise((resolve) => {    const loader = new GLTFLoader()    loader.load('./static/gltf/car/car1.gltf', function (gltf) {      const model = gltf.scene.children[0]      // 调试代码      // const axesHelper = new THREE.AxesHelper(50)      // model.add(axesHelper)      // 调整模型大小      const size = 1.0      model.scale.set(size, size, size)      resolve(model)    })  })}// 初始化主体NPC的状态initNPC () {  const { _PATH_COORDS, scene } = this  const { NPC } = this._conf  // z轴朝上  NPC.up.set(0, 0, 1)  // 初始位置和朝向  if (_PATH_COORDS.length > 1) {    NPC.position.copy(_PATH_COORDS[0])    NPC.lookAt(_PATH_COORDS[1])  }  // 添加到场景中  scene.add(NPC)}

4.重点来了！移动模型，并更新NPC的位置和朝向、更新镜头的位置和朝向；

这里使用了TWEEN做移动状态的控制器，它控制的是一整条路线（A-B-C-D…）里两个关键点（A和B）连线的移动状态，当连线AB的移动结束后，立即开启下一个连线BC，以此类推。我们简化过一下实现逻辑。

jsx复制代码initController () {	// 状态记录器  const target = { t: 0 }   // 获取第一段线段的移动时长，具体实现就是两个坐标点的距离除以速度参数speed  const duration = this.getMoveDuration()  // 路线数据 这里用了两组空间坐标和地理坐标两组数据  // 目的是为了省掉中间坐标转换花费的时间  const { _PATH_COORDS, _PATH_LNG_LAT, map } = this  this._rayController = new TWEEN.Tween(target)    .to({ t: 1 }, duration)    .easing(TWEEN.Easing.Linear.None)    .onUpdate(() => {        //todo: 处理当前连线当前时刻，NPC的位置			  //通过状态值t, 计算NPC应该在的位置				const position = new THREE.Vector3().copy(point).lerp(nextPoint, target.t)        //todo: 处理地图中心位置，地图镜头朝向	   })		.onStart(()=>{			 // todo: 处理NPC的朝向，每次开启路线都会执行    })		.onComplete(()=>{			// todo: 停止当前路线、开启下一段路线			this._rayController          .stop()          .to({ t: 1 }, duration)          .start()		})}

5.随着模型移动，更新镜头的位置、以及镜头朝向的位置；

（1）更新镜头位置与更新NPC位置思路一样，不同的就是使用了地理坐标去计算中间插值，以方便直接调用高德的map.panTo(), 用map.setCenter()也是一样的。

jsx复制代码// 计算两个lngLat端点的中间值const pointLngLat = new THREE.Vector3().copy(_PATH_LNG_LAT[this.npc_step])const nextPointLngLat = new THREE.Vector3().copy(_PATH_LNG_LAT[nextIndex])const positionLngLat = new THREE.Vector3().copy(pointLngLat).lerp(nextPointLngLat, target.t)// 更新地图镜头位置this.updateMapCenter(positionLngLat)// 更新地图中心到指定位置updateMapCenter (positionLngLat) {   // duration = 0 防止画面抖动   this.map.panTo([positionLngLat.x, positionLngLat.y], 0)}

（2）更新镜头朝向，朝向其实就是矢量方向，2个点确定矢量，在这里取NPC当前坐标和后面第四个关键点的坐标确定朝向，也可以根据实际情况而定。

jsx复制代码//计算偏转角度const angle = this.getAngle(position, _PATH_COORDS[(this.npc_step + 3) % _PATH_COORDS.length]this.updateMapRotation(angle)//更新地图旋转角度，正北为0度updateMapRotation (angle) {  if (Math.abs(angle) >= 1.0) {    this.map.setRotation(angle, true, 0)  }}

这是步骤4和5的完整代码

jsx复制代码// 是否镜头跟随NPC移动const cameraFollow = true initController () {  // 状态记录器  const target = { t: 0 }  // 获取第一段线段的移动时长，具体实现就是两个坐标点的距离除以速度参数speed  const duration = this.getMoveDuration()  // 路线数据  const { _PATH_COORDS, _PATH_LNG_LAT, map } = this  this._rayController = new TWEEN.Tween(target)    .to({ t: 1 }, duration)    .easing(TWEEN.Easing.Linear.None)    .onUpdate(() => {      const { NPC, cameraFollow } = this._conf      // 终点坐标索引      const nextIndex = this.getNextStepIndex()      // 获取当前位置在路径上的位置      const point = new THREE.Vector3().copy(_PATH_COORDS[this.npc_step])      // 计算下一个路径点的位置      const nextPoint = new THREE.Vector3().copy(_PATH_COORDS[nextIndex])      // 计算物体应该移动到的位置，并移动物体      const position = new THREE.Vector3().copy(point).lerp(nextPoint, target.t)      if (NPC) {        // 更新NPC的位置        NPC.position.copy(position)      }      // 需要镜头跟随      if (cameraFollow) {        // 计算两个lngLat端点的中间值        const pointLngLat = new THREE.Vector3().copy(_PATH_LNG_LAT[this.npc_step])        const nextPointLngLat = new THREE.Vector3().copy(_PATH_LNG_LAT[nextIndex])        const positionLngLat = new THREE.Vector3().copy(pointLngLat).lerp(nextPointLngLat, target.t)        // 更新地图镜头位置        this.updateMapCenter(positionLngLat)      }      // 更新地图朝向      if (cameraFollow) {        const angle = this.getAngle(position, _PATH_COORDS[(this.npc_step + 3) % _PATH_COORDS.length])        this.updateMapRotation(angle)      }    })    .onStart(() => {      const { NPC } = this._conf      const nextPoint = _PATH_COORDS[(this.npc_step + 3) % _PATH_COORDS.length]      // 更新主体的正面朝向      if (NPC) {        NPC.lookAt(nextPoint)        NPC.up.set(0, 0, 1)      }    })    .onComplete(() => {      // 更新到下一段路线      this.npc_step = this.getNextStepIndex()      // 调整时长      const duration = this.getMoveDuration()      // 重新出发      target.t = 0      this._rayController        .stop()        .to({ t: 1 }, duration)        .start()    })    .start()}// 逐帧动画处理animate (time) {	// 逐帧更新控制器，非常重要  const { _rayController, _isMoving } = this  if (_rayController && _isMoving) {    _rayController.update(time)  }  if (this.map) {    this.map.render()  }  requestAnimationFrame(() => {    this.animate()  })}// 更新地图中心到指定位置updateMapCenter (positionLngLat) {   // duration = 0 防止画面抖动   this.map.panTo([positionLngLat.x, positionLngLat.y], 0)}//更新地图旋转角度updateMapRotation (angle) {  if (Math.abs(angle) >= 1.0) {    this.map.setRotation(angle, true, 0)  }}/** * 计算从当前位置到目标位置的移动方向与y轴的夹角 * 顺时针为正，逆时针为负 * @param {Object} origin 起始位置 {x,y} * @param  {Object} target 终点位置 {x,y} * @returns {number} */getAngle (origin, target) {  const deltaX = target.x - origin.x  const deltaY = target.y - origin.y  const rad = Math.atan2(deltaY, deltaX)  let angle = rad * 180 / Math.PI  angle = angle >= 0 ? angle : 360 + angle  angle = 90 - angle // 将角度转换为与y轴的夹角  const res = angle >= -180 ? angle : angle + 360 // 确定顺逆时针方向  return res * -1}

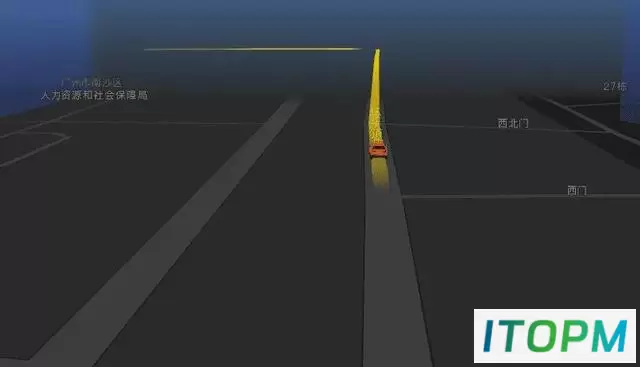

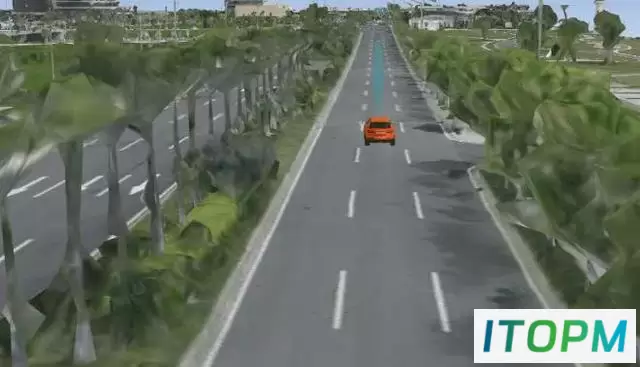

6.最后让NPC图层和3DTiles图层尽量融合，增加3D切片的实景图层，手动调整路径数据（节点坐标、海拔高度）与实景吻合即可。

jsx复制代码// 添加卫星影像地图const satelliteLayer = new AMap.TileLayer.Satellite()getMap().add([satelliteLayer])//创建3D切片图层，具体实现看以往文章const layer = new TilesLayer({    map: getMap(),    center: mapConf.center,    zooms: [4, 22],    zoom: mapConf.zoom,    interact: false,    tilesURL: mapConf.tilesURL})

待改进的地方

1.拐弯处镜头朝向的过渡仍不够平滑，后面会考虑拐点处使用密集点坐标的方式代替TWEEN动态计算坐标的方式。

2.高德地图远处的天空盒限制了前方都实线，并且与实景无法很好地融合，目前还没有合适的处理方法，不知道高德技术大佬们有没有招。

3.光影效果还没有加上，没有影子的车会让人感觉好像是悬空的；近处放大画面时车轮的滚动动画也还没做。

作者：gyratesky
链接：https://juejin.cn/post/7238439667137593403
来源：稀土掘金
