主板上的插槽和接口续

6.电源接口

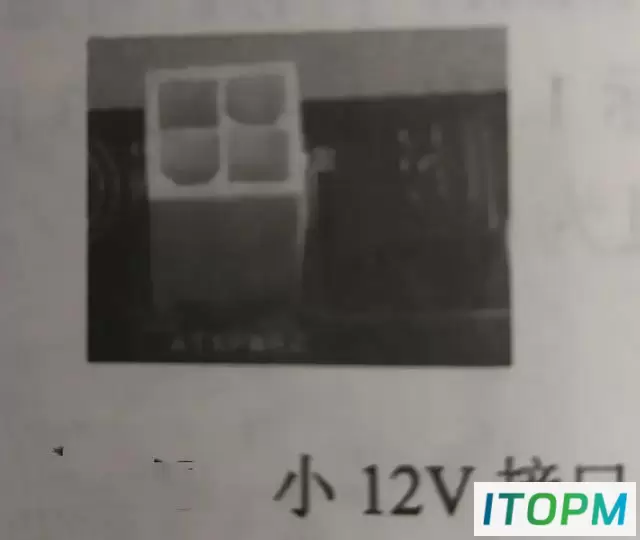

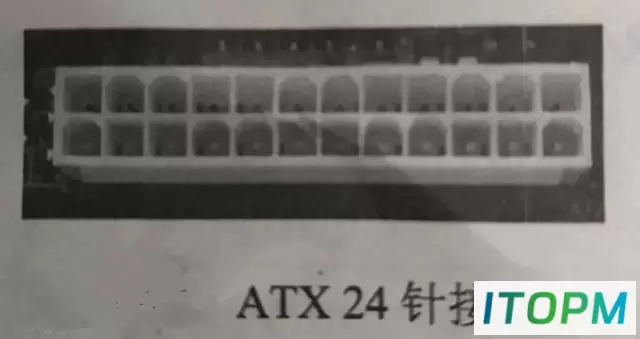

主板电源接口分主供电接口和小12V接口。主供电接口是常说的20/24 针接口，+12V、+5V、+3.3V、-12V、5VSB、电源好信号、PSON开机信号是主板供电的主要来源。小12V接口也称小4P接口，是CPU供电独立12V供电接口。

7.风扇接口

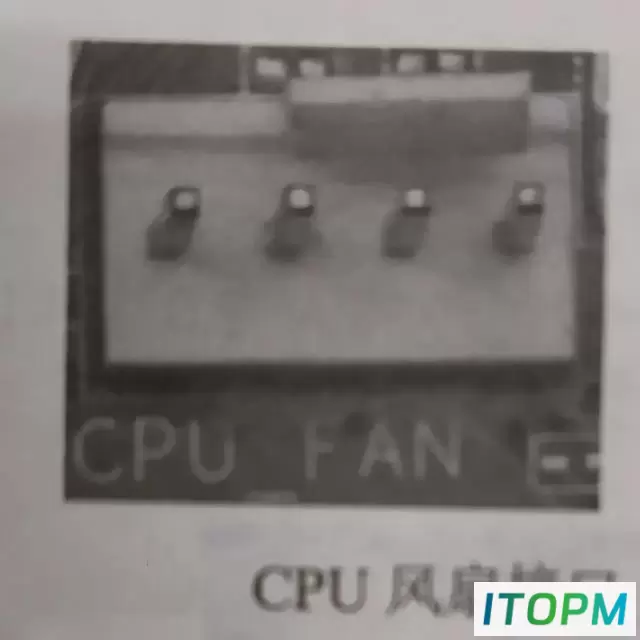

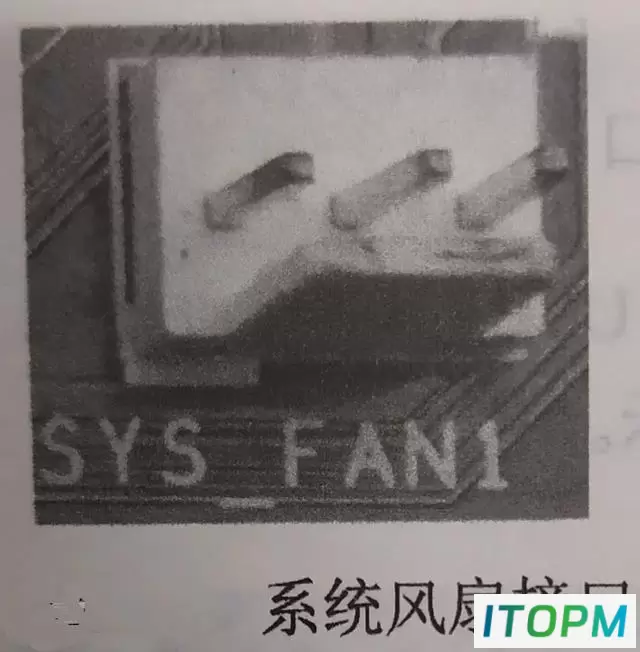

主板工作时CPU、桥芯片会产生热量。为防止芯片损坏，要对发热量大的芯片加散热风扇进行散热。CPU 风扇接口,用于连接CPU散热风扇。系统风扇接口,用于连接除CPU 风扇之外的散热风扇。Intelicon、DELLicon 品牌机的主板只有一个系统风扇，不接风扇在开机时会报错，普通主板不接CPU风扇也会报错，并提示F1通知用户进行安装。

8. P/S2 接口

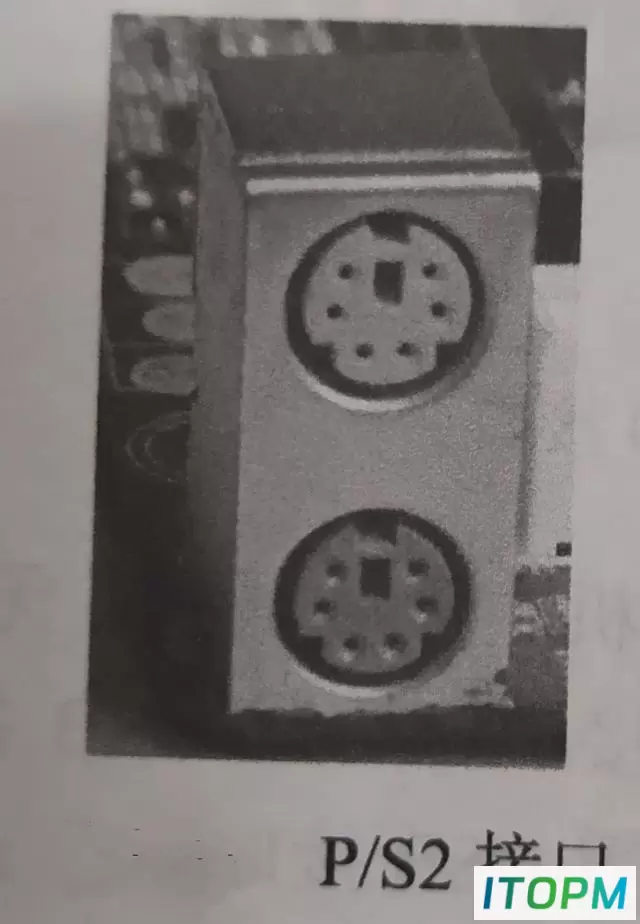

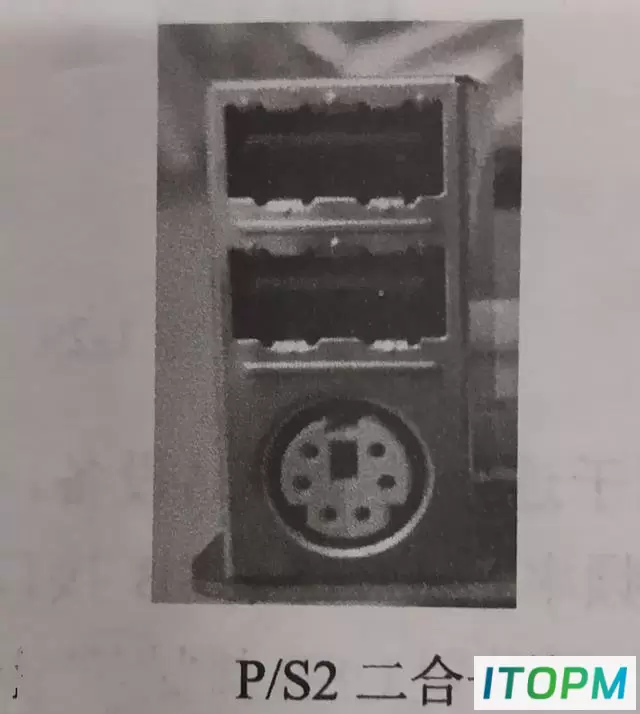

P/S2接口主要连接通常所讲的键盘、鼠标。绿色为鼠标接口，蓝色为键盘接口。部分主板已使用二合一接口，只可使用一个P/S2接口设备，另一个必须使用USB接口。有些新型主板已经不配P/S2接口，全部使用USB接口。

9.视频输出接口

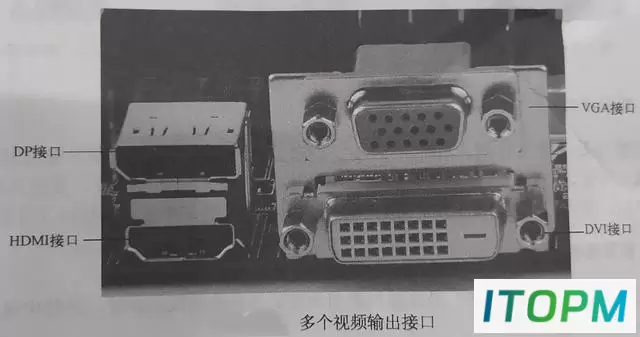

视频输出接口用于传输视频信号到显示设备，如显示器、电视、投影仪等。主板上常见视频输出接口有VGA模拟接口、DVI数字接口、HDMI高清多媒体接口，有的主板还配有DP接口。DVI接口输出的是数字信号。现在大部分显示器都配 VGA 模拟接口，所以 DVI接口使用率比VGA模拟接口低。.

HDMI接口又称高清接口，传输信号包括视频和音频数据，在现在主板上已慢慢普及。

DP接口全称DisplayPort，是一种高清数字显示接口，可以连接计算机和显示器。DP接口的带宽等各项技术参数全面超越HDMI接口，目前只有少量主板采用。多个视频输出接口。

10. USB 接口

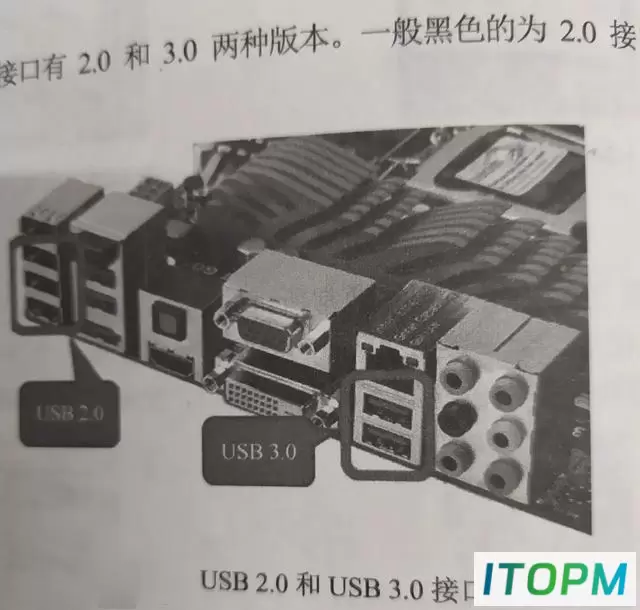

现在的主板，USB 接口有2.0和3.0两种版本。一般黑色的为2.0接口，蓝色的为3.0接口。

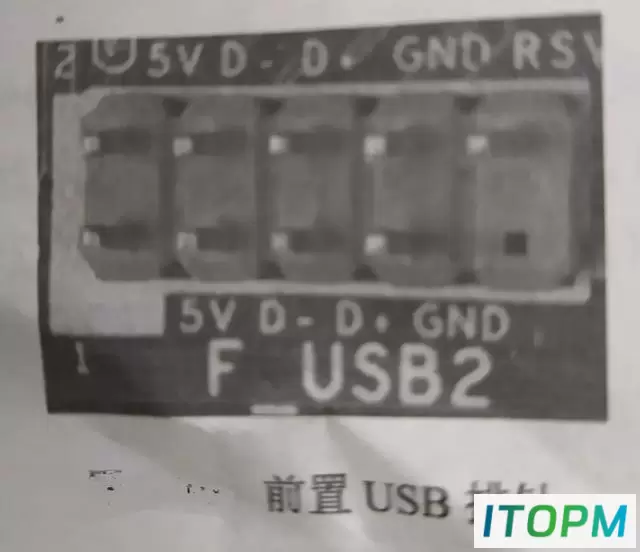

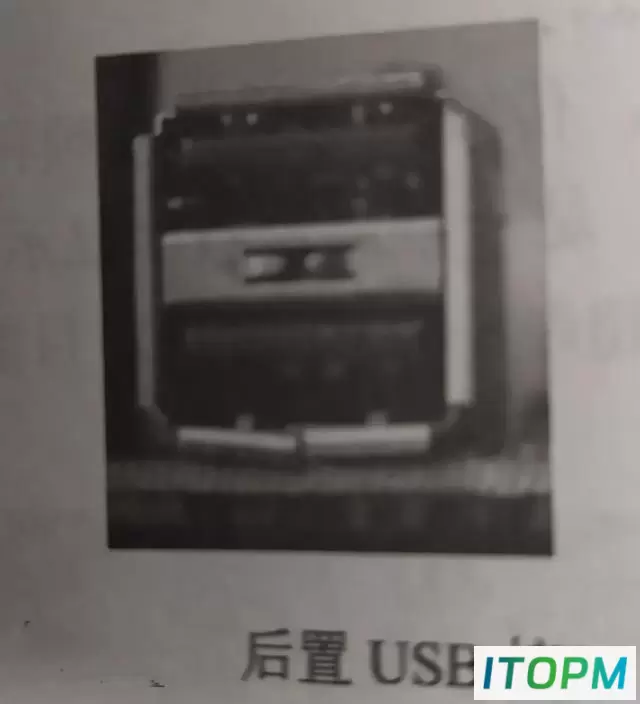

USB接口用于连接数码产品设备，如移动硬盘、手机、无线鼠标、无线键盘等，是主板所有接口中使用频率最高的。USB接口又分前置USB接口和后置USB接口。前置 USB接口通过连接线与主板前置USB排针相连。后置USB接口固定焊接在主板上。

11. 网络接口

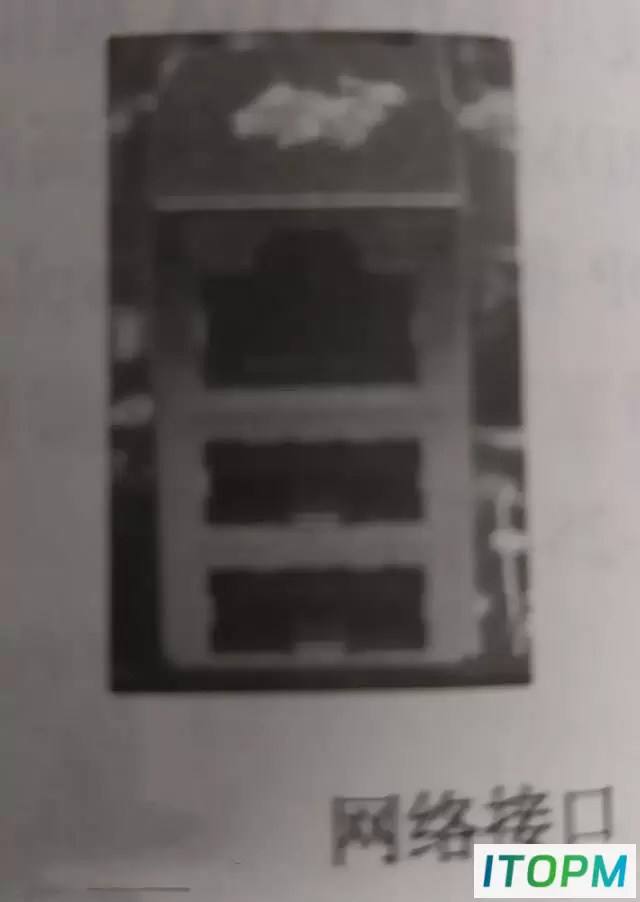

网络接口又称网线接口。主机通过网络接口和网线连接到网络。接口上有绿灯和黄灯，插上网线时绿灯会发亮，有数据传输时黄灯会闪。

12.音频接口

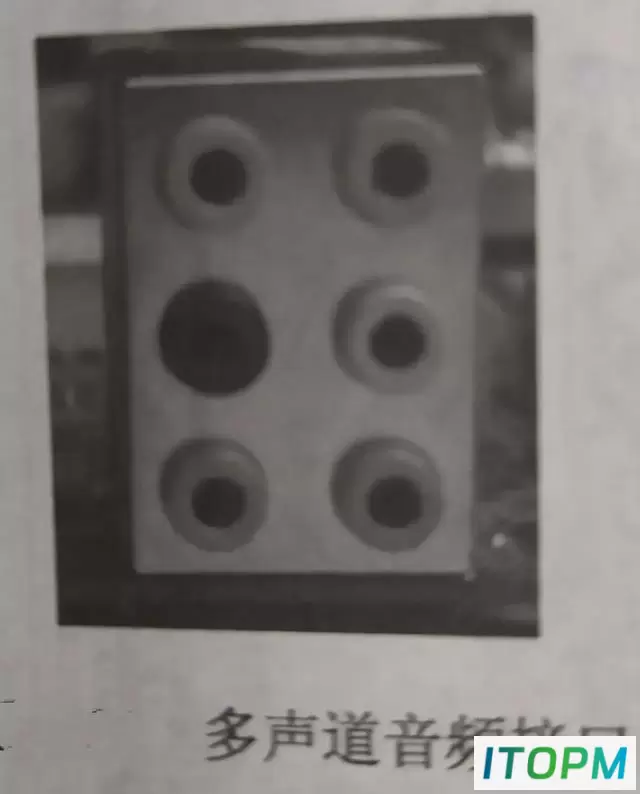

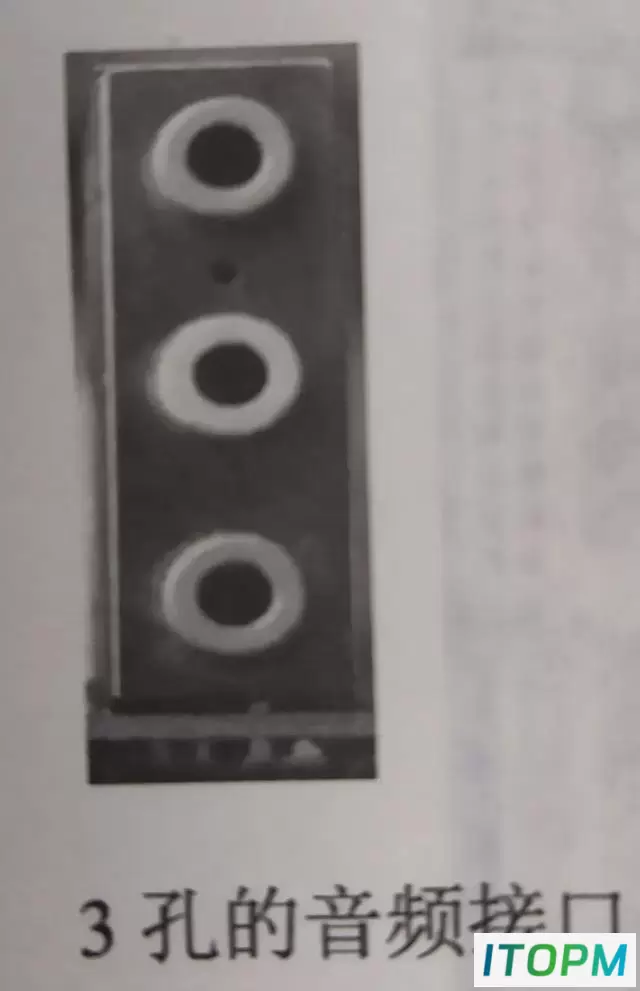

音频接口是一种支持输入和输出的接口。通过音频接口可将音频信号输出到功放、从古风输入信号等。3孔的音频接口包括音频输出接口、音频输入接口、麦克风输入接口。有的主板支持5.1或者8.1声道，使用6个孔的多声道音频接口。

13.前置面板排针

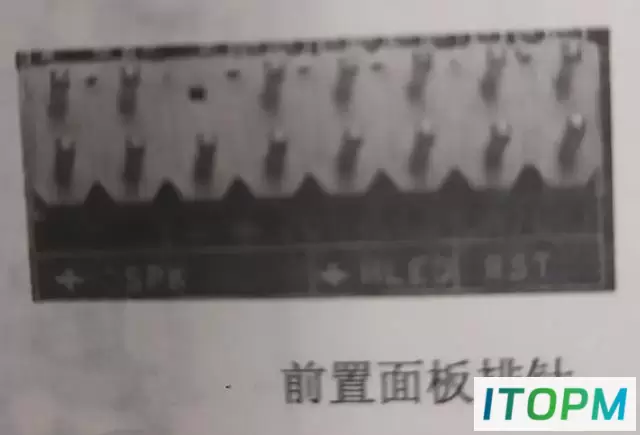

前置面板排针是连接机箱前面控制部分连接线的插针，排针中包括电源开关（用PS、Pw、SW、PSON表示)、复位开关（用RST 表示)、电源指示灯（用 PW LED表示)和硬盘指示灯(用HDD_LED表示)。

14. CMOS跳线

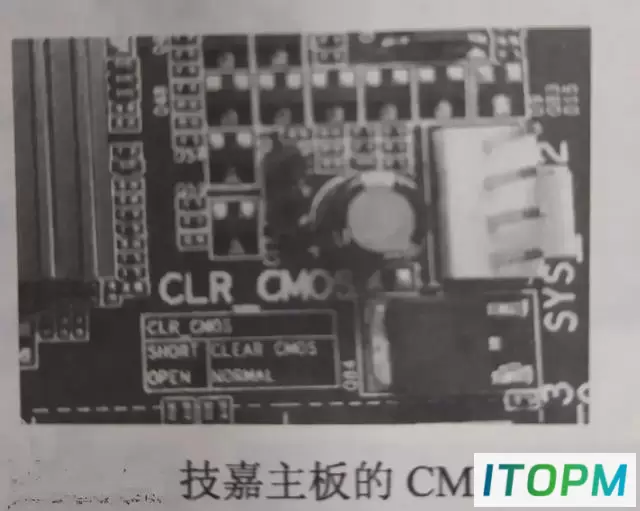

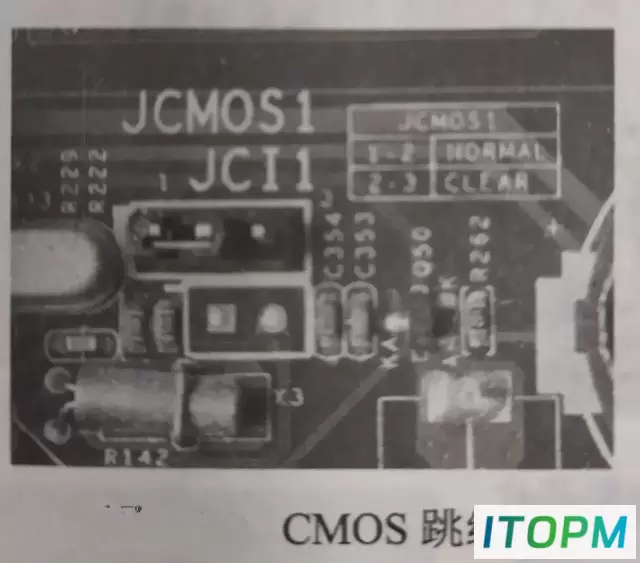

CMOS 跳线又称放电跳线，是给桥内部RTC电路提供复位信号的跳线。常见的有三根针，分正常模式和清除模式，跳线帽在1-2脚为正常模式，跳线帽在2-3脚为清除模式（就是常说的放电）。在技嘉主板上，跳线只有两根针，正常工作状态下不装跳线帽，当需要清除CMOS时才装上跳线帽。

15. USB、P/S2供电跳线

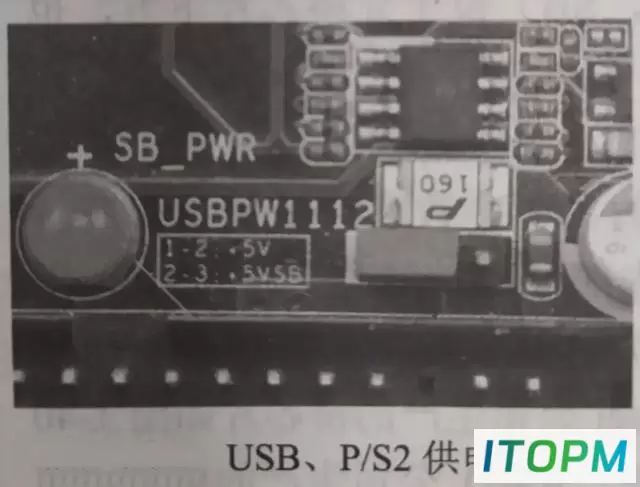

部分主板上存在USB、P/S2供电跳线，主要用于实现键盘开机功能。通过跳线设置可使主板没有通电，键盘就能得到相应供电。用户可根据需要自行设置。
